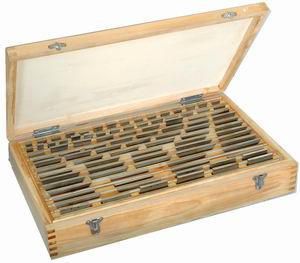

角度量塊是一種角度計量的實物基準,適用于角度檢測和萬能角度尺及角度樣板的檢定。符合JB標準。
度量塊成套表
編 號
|
總塊數
|
級 別
|
工作角公稱值
|
間 隔
|
塊 數
|
質 量
(kg)
|
903-01 |
94 |
0,1,2
|
15 ° 1 ′; 15 ° 2 ′…… 15 ° 9 ′
15 ° 10 '; 15 ° 20 '…… 15 ° 50'
10 °; 11 °……… 79 °
10 ° 0 ′ 30"
80 ° -81 ° -100 ° -99 °
82 ° -83 ° -98 ° -97 °
84 ° -85 ° -96 ° -95 °
86 ° -87 ° -94 ° -93 °
88 ° -89 ° -92 ° -91 °
89 ° 10 ′ -89 ° 20 ′ -90 ° 50 ′ -90 ° 40 ′
89 ° 30 ′ -89 ° 40 ′ -90 ° 30 ′ -90 ° 20 ′
89 ° 50 ′ -89 ° 50 ′ 30" -90 ° 10 ′ -90 ° 0 ′ 30"
90 ° -90 ° -90 ° -90 °
|
1 ′
10 ′
1 °
-
-
-
-
-
-
-
-
-
- |
9
5
70
1
1
1
1
1
1
1
1
1
1 |
5.814 |
903-02 |
36 |
0,1,2
|
15 ° 1 ′; 15 ° 2 ′…… 15 ° 9 ′
15 ° 10 ′; 15 ° 20 ′…… 15 ° 50 ′
10 °; 11 °…… 20 °
30 °; 40 °…… 70 °
10 ° 0 ′ 30"
45 °
80 ° -81 ° -100 ° -99 °
89 ° 10 ′ -89 ° 20 ′ -90 ° 50 ′ -90 ° 40 ′
89 ° 30 ′ -89 ° 40 ′ -90 ° 30 ′ -90 ° 20 ′
90 ° -90 ° -90 ° -90 °
|
1 ′
10 ′
1 °
10 °
-
-
-
-
-
- |
9
5
11
5
1
1
1
1
1
1 |
1.449 |
903-03 |
7 |
1,2
|
15 ° 10 ′; 30 ° 20 ′; 45 ° 30 ′; 50 °
60 ° 40 ′; 75 ° 50 ′; 90 ° -90 ° -90 ° -90 °
(檢萬能角度尺專用 )
|
- |
7 |
0.496 |
903-04 |
7 |
0,1,2
|
15°;15° 1 ′15″; 15° 0 ′30″
15° 0 ′45″;15°1′
89° 59 ′30″ -89° 59′45″-90°0 ′30″-90°0 ′15″
90 °-90 ° -90 ° -90 °
|
15″ |
5
1
1 |
0.318 |
訂貨說明:
請按產品名稱的塊數編號及級別訂貨。
例:量塊91塊0級,標注為:901-01-0級
角度量塊94塊1級,標注為:903-01-1級 |
