A.用途：

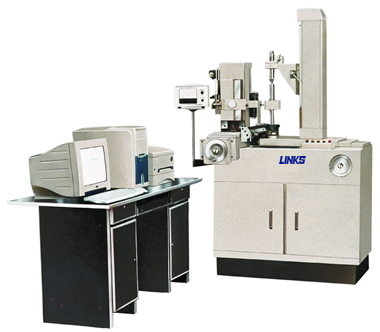

本儀器用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差，是一種結構簡單、實用的高精度齒輪量儀，廣泛應用于工廠計量室或車間檢查站。

B.特點：

• 新穎的測量原理：本儀器采用基圓分級調整式測量原理，既保留了單盤式儀器傳動鏈短、精度穩定可靠和對環境溫度要求不高的特點， 又具備一定的萬能性，即只需附帶13個基圓盤，就能滿足常用范圍測量。
• 獨特的結構：本儀器應用基圓分級調整式測量原理，結構獨特、有創新。整機結構簡單、緊湊、合理。
• 方便精確的螺旋角定位調整:本儀器采用讀數值為2秒的投影式光學分度裝置進行螺旋角的定位調整，方便、可靠、精度高。
• 切向軸與垂直軸采用封閉長光柵。由計算機進行誤差處理，屏幕顯示偏差曲線、偏差數值，打印機輸出測量報告。
• 有多種標準誤差評值：
  (1)可按最新國標(GB)進行評值，分離形狀和角度偏差。
  (2)可按用戶提出的設計齒廓公差帶方式或螺旋線公差帶方式評值。
  (3)可按K形圖、齒廓凸度Cα、輪齒的鼓度Cβ。

C.技術規格:

1. 模數...................................................1～10mm
2. 齒輪最大外圓直徑.........................................400mm
3. 齒輪基圓直徑.........................................15～380mm
4. 兩頂尖距離...........................................30～500mm
5. 測頭至下頂尖距離.....................................30～280mm
6. 可測量最大齒寬............................................80mm
7. 可測齒向角范圍......................................... 0～45°
8. 被測齒輪的最大重量........................................50kg
9. 儀器凈重................................................1000kg
10. 儀器毛重................................................1350kg
11. 包裝外形尺寸............................1500mm×1050mm×1907mm
12. 微機箱包裝尺寸...........................1570mm×900mm×1117mm

D.儀器的組成：

1.基本配置:

• 測量主機 ......................................1 臺
• 計算機.........................................1 套
• 打印機.........................................1 臺
• 微機工作臺 ....................................1 個
• 帶動器和卡箍(大 、中 、小) .................各 1 套
• 對測頭裝置.....................................1 套
• 測頭(φ0.5,φ1,φ1.5,φ2,φ2.5,φ3,φ5,φ8)
  ......................................各2個(共16個)
• 球測頭(φ3,φ5,φ8) .................各2個( 共 6個)
• 漸開線樣板和螺旋線樣板 ......................各1件
• 成套基圓盤( 可用于基圓直徑30-280mm)
  ............................................共13塊

2.可選附件(價格另議)

• 基圓盤(用于基圓直徑φ15mm－φ30mm、φ280mm－φ380mm)
