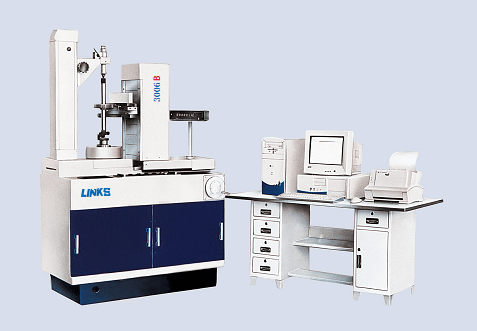

A.用途: 本測量機是一種新型智能化齒輪測量儀器,可測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、徑向跳動。本測量機廣泛適用于科研部門及工廠計量室、車間檢定站。 |
B.特點: - 全新的測量原理:本測量機擺脫傳統的齒輪測量儀器的工作原理, 采用坐標點測量原理,不需借助諸如標準齒輪、標準蝸桿等標準測量 元件就可進行測量。
- 先進技術的集成:本測量機應用精密光柵位置檢測系統,高精度主軸回轉控制伺服系統,專門開發的用于測量控制、數據處理及管理的 計算機系統等先進技術,軟件采用windows平臺,界面友好,數據管理方便,測試報告簡單明了,清晰美觀。
- 可以信賴的高精度:獨特的測量原理,先進的技術,合理的結構,精良的工藝,進口的光柵傳感器確保測量的高精度。
- 智能化:本測量機采用人機對話方式,輸入測量參數及測量要求,整個過程全部自動化,并備有數據庫可存取齒輪參數及測量結果。
- 獨有的寬斜齒輪測量:本測量機在寬斜齒輪測量方面具有先進的技術。
- 靈活方便的操作:本測量機采用鼠標操作,屏幕提示,測量結果可屏顯及打印。各單項誤差可單獨打印,亦可將齒廓偏差,螺旋線偏差,齒距偏差打印在同一張報告單上。
- 極低的故障率:由于電機、光柵、傳感器及相應的電機驅動器、光柵倍頻系統均采用世界最先進的產品,以及高集成度的伺服系統及數字接口系統,確保了系統的可靠性,使故障率極低。
- 整機的占地面積。哼@是由高集成度的電氣系統決定的。
|
C.技術規格: 技術規格/型號 | 3006B型 | 3008B型 | 模數 | 0.5~20mm | 1~14mm | 齒輪最大外圓直徑 | 630mm | 800mm | 頂尖距離 | 25~750mm | 110~800mm | 測頭至下頂尖距離 | 25~375mm | 25~375mm | 被測齒輪最大重量 | 300kg | 300kg | 可測螺旋角范圍 | 0°-60° | 0°-60° | 主機尺寸(長×寬×高) | 1650mm×750mm×2200mm | 1750mm×750mm×2300mm | 儀器凈重 | 2000kg | 2000kg | 儀器毛重 | 2350kg | 2350kg | 包裝外形尺寸 | 1930mm×1140mm×2287mm | 1930mm×1140mm×2287mm | 微機箱包裝尺寸 | 1570mm×900mm×1117mm | 1570mm×900mm×1117mm | |
D.儀器的組成: 1.基本配置 - 測量主機.................................1臺
- 電箱.....................................2個
- 微機.....................................1套
- 微機工作臺...............................1個
- 打印機...................................1臺
- 大、中、小號帶動器.....................各1套
- 齒圈調整組件.............................1套
- 測頭
φ1......................................1個 φ1(切向)................................1個 φ1.5....................................2個 φ3......................................2個 φ5......................................2個 - 主軸回轉中心檢具.........................1套
- 小型扭簧比較儀...........................1個
- 齒廓凸度Cα、輪齒的鼓度Cβ
- K形齒輪的誤差評定(K形圖)
| 2.可選附件(價格另議): - 高精度測量齒輪
- 漸開線螺旋線樣板
- 內齒輪測量附件(測量范圍有限)
|
 測量漸開線樣板 |  測量直齒輪 |  測量螺旋線樣板 |  測量斜齒輪 | |
