B.主要技術指標：
1、測量原理：垂直方向：觸針法，電感傳感器；
水平方向：直線光柵；
2、驅動箱水平滑行范圍：100mm；
3、驅動箱滑行速度：0.1,0.2,0.5,0.8,1mm/s；
4、傳感器返回形式：手動，自動；
5、基準導軌的直線性：1μm/100mm；
6、驅動箱升降：滾動絲杠升降系統，機動升降，自動對準零位；
7、立柱垂直測量高度：260mm；
8、工作臺結構：460mm×720mm大理石平臺；
9、形狀測量系統：
1) 測量范圍：垂直20mm，水平100mm；
2) 測量精度：垂直±0.2%，水平±0.004%；
3) 垂直分辨力：0.06μm/4mm，0.3μm/20mm；
4) 水平分辨力：1μm ；
5) 測量參數：垂直距離，水平距離，兩直線夾角，圓弧半徑，圓心-直線距離、圓心-圓心距離、直線度、圓度等形位公差參數；
6) 圓形放大倍率：最大10000倍無級連續放大；
7) 傳感器測桿長：230mm；
8) 測針長度：22mm；
9) 針尖角度：11°；
10) 針尖半徑：25μm；
11) 測力：0.02-0.06N；
12) 傳感器滑行角度：上升角≤77°，下降角≤88°；
10、微觀輪廓測量系統
1) 測量范圍：垂直400μm，水平100mm；
2) 表面粗糙度示值誤差：≤±5%；
3) 最小分辨力：垂直0.6nm，水平1μm；
4) 取樣長度：0.08，0.25，0.8，2.5，8mm；
5) 評定長度：N×k倍取樣長度，N=1，2，3，4，5；N為行程長度內任意整數倍；
6) 粗糙度測量參數：Ra，Rc，Rp，Rv，Rz，Rq，Rsm，Rt，Rsk，Rku，Rdq，Rmr；
7) 波紋度測量參數：Wa，Wc，Wp，Wv，Wz，Wq，Wsm，Wt，Wsk，Wku，Wdq，Wmr；
8) 原始輪廓測量參數：Pa，Pc，Pp，Pv，Pz，Pq，Psm，Pt，Psk，Pku，Pdq，Pmr；
9) 微觀輪廓測量參數：│X2-X1│，│Y2-Y1│；
10) 圖像分析功能：支承率曲線、幅度分布曲線、輪廓峰密度等。
11) 輪廓圖形垂直放大倍率：最大100000倍無級連續放大；
12) 輪廓圖形水平放大倍率：最大50000倍無級連續放大；
13）傳感器測針：金剛石棱錐，錐角90°，針尖半徑2μm;
|

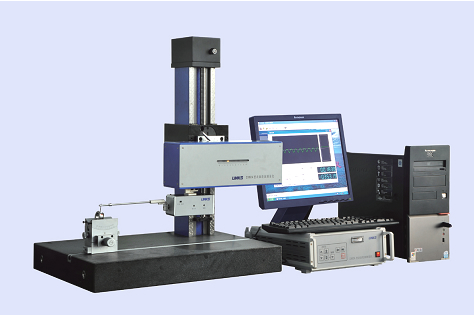

C.儀器的組成：
1、基本配置：
●立柱
●驅動箱
●電箱
●微機、打印機
●粗糙度傳感器（標準、剛性）
●形狀傳感器
●V型工作臺
●調斜工作臺
●平口鉗
●校對樣塊
●高度校準器具
2、可選附件（價格另議）
●粗糙度圓弧傳感器
●粗糙度深槽傳感器
●粗糙度小孔傳感器
●萬向工作臺
●可根據用戶要求設計專用形狀測針和粗糙度傳感器
●多功能V型塊
●輪廓儀專用底臺
●角度校準器具
●標準球校準器具
|
